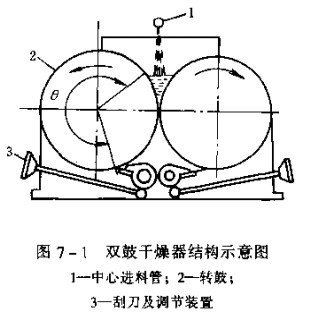

轉鼓烘干機分為三種形式：單鼓烘干機、雙鼓烘干機和多鼓烘干機。其中雙鼓烘干機按照兩鼓的轉動方向和進料方式又可分為雙鼓與對鼓兩種形式。轉鼓烘干機亦可根據其操作壓力分為常壓和減壓兩種形式。圖7-1為雙鼓烘干機結構示意圖。
轉鼓由裝有變速機構的減速裝置驅動。除特殊情況外，轉速大都在4～6r/min的范圍內。被烘干物料由布膜到烘干、卸料，一般均在10～15s的時間內完成。加熱介質多采用2×105～6×105Pa的蒸汽，其溫度約在120～150℃之間。刮料裝置由刀片、支持架、支承軸和壓力調節器組成。按刮刀所受頂緊力的傳遞方式分為直接刮刀式和杠桿式。壓力調節器分為彈性和剛性兩種。刮刀裝置一般安裝在滾筒斷面坐標的第Ⅲ或第Ⅳ象限。根據轉鼓的長度，刮刀可組成單刀和組合刀。單刀適于轉鼓長度小于1500mm的烘干機，組合刀則用于料膜剝落性差、轉鼓長度較大的烘干機中。刀片材料的選擇需考慮其剛性、耐磨性機耐腐蝕性等。
